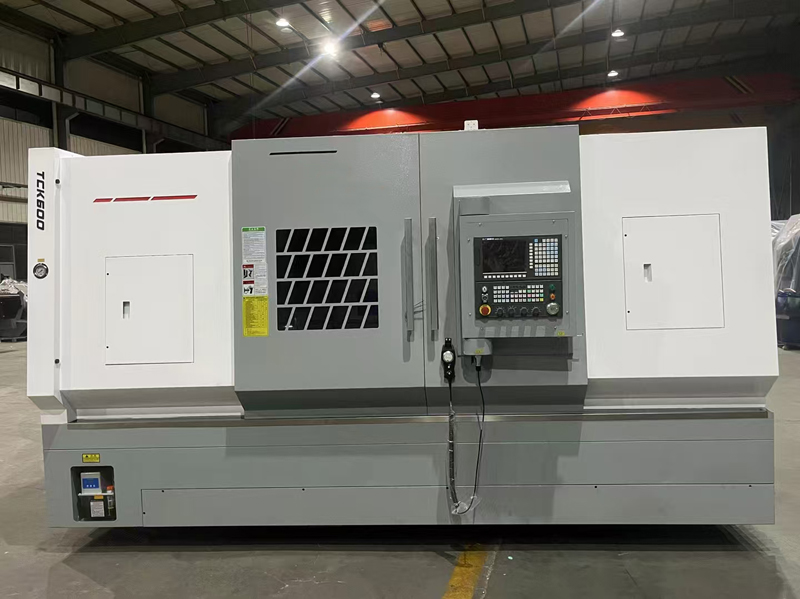

TCK600车削中心/数控斜床身
1.床身
该系列机床采用45°斜角的整体床身，床身材料为HT300。采用树脂砂工艺铸造，内部筋形布局合理。导轨采用进口直线滚柱导轨，进给精度提高、摩擦阻力小，刚性好，抵抗振动、变形能力高，可使用户获得较高的加工精度及提高快速移动的速度，获得较高的生产效率。
2.两轴进给
床鞍沿床身在Z轴方向移动，滑板带动刀架在X轴方向移动，均是由伺服电机通过联轴器与滚珠丝杠联接的。丝杠选用进口高精度滚珠丝杠，精度高、传动准确。
3.卡盘油缸
本机床卡盘为标准配置,能满足绝大多数用户的加工需求。也可根据用户需要配置其他厂家的产品。
4.床鞍与滑板
本机床床鞍采用HT300整体铸造而成，滑板、刀塔放置在床鞍上。滑板与刀塔在床鞍上移动采用进口滚柱导轨，在X轴方向移动是由伺服电机通过弹性联轴器与滚珠丝杠直联驱动的，丝杠选用进口高精度滚珠丝杠，精度高、传动准确。
项目 | 单位 | 规格 | 备注 | ||
床身上最大回转直径 | mm | 630 | |||
滑板上最大回转直径 | mm | 450 | |||
有效车削长度 | mm | 950/1450 | |||
Z向最大行程 | mm | 1100/1600 | |||
X向最大行程 | mm | 310 | |||
Y向最大行程 | mm | ±50 | 硬轨 | ||
X/Z轴快移速度 | M/min | 20/20 | |||
主轴驱动类型 | / | 同步带 | |||
主轴端部形式 | A2-8 | A2-11 | |||
主轴通孔直径 | mm | Φ87 | 105 | ||
拉管通孔内径 | mm | Φ75 | 92 | ||
主轴箱 | 主轴最高转速 | r/min | 3200 | 2500 | |
主电机输出功率 | kW | 11-15 | 15-18.5 | ||
卡盘 | 卡盘直径/型式 | inch | 10 | 12/15 | |
重复定位精度 | mm | 0.004 | |||
定位精度 | mm | 0.008 | |||
刀塔 | 12工位动力刀塔 | BMT55 | |||
刀具尺寸 | mm | 25x25 /40 | |||
动力刀具转速 | rpm | 5000 | |||
尾座套筒行程 | mm | 100 | |||
尾座套筒直径 | mm | 100 | |||
机床重量 | kg | 6000/6800 | |||
机床外形尺寸（长×宽×高） | mm | 3800/4300X2100x2200 | 排屑机伸出1200 | ||
本机床精度贯彻中华人民共和国国家标准GB/T16462-2007《数控卧式车床 精度检验》。
检 验 项 目 | 工厂标准 |
加工精度 | IT6 |
加工工件圆度 | 0.005mm/Ф75 |
加工直径的一致性 | 0.010mm / 150mm |
加工工件平面度 | 0.010mm/Ф200mm |
加工工件表面粗糙度 | 外圆Ra1.4μm |
X/Z定位精度 | ±0.008 |
X/Z重复定位精度 | ±0.004 |
C轴重复定位精度 | ≤0.0027° |
主轴的周期性轴向窜动 | ≤0.005 |
主轴卡盘定位锥面的径向跳动 | ≤0.005 |
名称 | 制造商 | 型号及规格 | 数量 | 备注 |
数控系统 | 新代 | 22tb | 1 | 中国台湾 |
动力轴电机 | 新代 | 2.9kw-5000 | 1 | 中国台湾 |
X/Z轴伺服电机 | 新代 | 2.9KW | 2 | 中国台湾 |
Y轴伺服电机 | 新代 | 2.3KW | 2 | 中国台湾 |
X/Z轴滚珠丝杠 | TBI | Φ40×10-1142-C3 | 1 | 中国台湾 |
X轴导轨 | 上银 | 45规格滚柱 | 2 | 中国台湾 |
Z轴导轨 | 上银 | 45规格滚柱 | 2 | 中国台湾 |
主轴轴承 | NTUS | P4级 | 3 | 德国 |
丝杠轴承 | NSK | 25X62X15 | 4 | 日本 |
刀塔 | XJG | 12工位 | 1 | 中国台湾 |
卡盘，油缸 | hardford | 三爪中空 | 1 | 中国台湾 |
排屑机 | 自制 | 链板式 +接料车 | 1 | |
液压站 | ZP | 2.2KW | 1 | 中国台湾 |
制造商 | 型号及规格 | 数量 | 备注 | |
地脚垫铁 | 本厂 | 1套 | 国产 | |
活动顶尖 | 1个 | |||
镗孔刀座 | 金刚心 | BMT55 | 2 | 台湾 |
外径刀座 | 金刚心 | BMT55 | 2 | |
端面刀座 | 金刚心 | BMT55 | 2 | |
工具箱 | 本厂 | 内六角一套 | 1套 | |
动力刀座 | 90度 | 1套 | ||
动力刀座 | 零度 | 1套 |
1. 随机附件
名称 | 数量 | 备注 |
使用说明书（机械） | 1份 | 电子版 |
使用说明书（电气） | 1份 | 电子版 |
合格证 | 1份 | |
装箱单 | 1份 | |
刀架使用说明书 | 1份 | |
卡盘，油缸使用说明书 | 1份 | |
电路图册 | 1份 | 电子版 |
系统文件 | 1套 | 电子版 |
