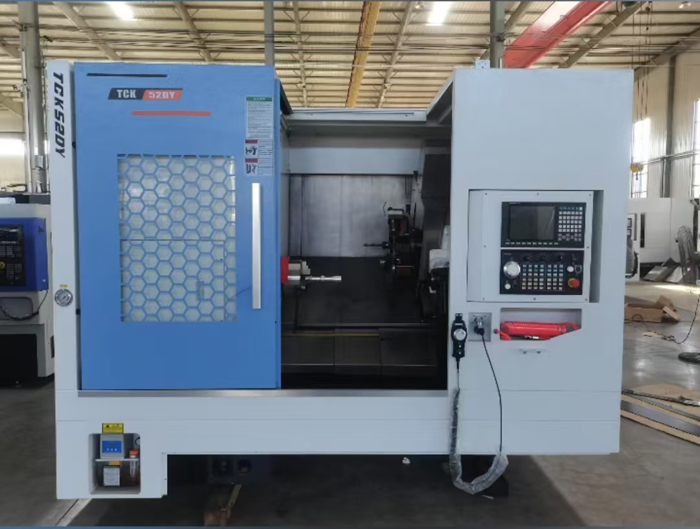

TCK52车削中心/数控斜床身
1. 床身
该系列机床采用 30°斜角的整体床身 ，床身材料为 HT300。采用树脂砂工艺铸造， 内部 筋形布局合理 。导轨采用进口直线滚柱导轨 ，进给精度提高 、摩擦阻力小 ，刚性好，抵 抗振动、变形能力高，可使用户获得较高的加工精度及提高快速移动的速度，获得较高 的生产效率。
2. 两轴进给
床鞍沿床身在 Z 轴方向移动，滑板带动刀架在 X 轴方向移动，均是由伺服电机通过
联轴器与滚珠丝杠联接的 。丝杠选用进口高精度滚珠丝杠 ，精度高 、传动准确。
3. 卡盘油缸
本机床卡盘为标准配置,能满足绝大多数用户的加工需求 。也可根据用户需要配置 其他厂家的产品。
4. 床鞍与滑板
本机床床鞍采用 HT300 整体铸造而成 ，滑板 、刀架放置在床鞍上 。滑板与刀架在 床鞍上移动采用进口滚柱导轨 ，在 X 轴方向移动是由伺服电机通过弹性联轴器与滚珠 丝杠直联驱动的 ，丝杠选用进口高精度滚珠丝杠 ，精度高 、传动准确。
一 ． 机床主要技术参数 、精度及加工范围
1. 主要技术参数
机 型 项 目 mm |
TCK52 | ||
床面最大上回转直径 | Φ550 | ||
刀架上最大加工直径 | Φ330 | ||
最大加工长度 | 520 | ||
两顶尖中心距 | 600 | ||
主轴头形式 | A2-6 | ||
主轴电机功率 | 11-15KW | ||
主轴最高转速 rpm | 标配 4200 | 选配 3500 | |
主轴孔直径 mm | Φ66 | 79 | |
棒料通径 mm | Φ52 | 65 | |
X/Z 轴丝杆规格 | 3210/4010 | ||
X 轴极限行程 | 270 | ||
X/Z 轴线轨规格 | 45/45 | ||
Z 轴极限行程 | 550/750 | ||
刀塔 | 12工位伺服液压（动力刀塔、Y轴） | ||
刀具尺寸 | 25X25/32 | ||
套筒直径 | 80 | ||
套筒行程 | 100 | ||
尾座最大行程 | 480 | ||
尾座套筒锥孔 | 莫氏 5# | ||
⻓*宽*高（mm） | 3000*1850*1710 | ||
重量(约重) | 3800/4100kg | ||
2. 主要精度
本机床精度贯彻中华人民共和国国家标准 GB/T16462-2007《数控卧式车床 精度检验》。
检 验 项 目 | 工厂标准 |
加工精度 | IT6 |
加工工件圆度 | 0.0025mm/Φ75 |
加工直径的一致性 | 0.010mm / 150mm |
加工工件平面度 | 0.010mm/Φ200mm |
加工工件表面粗糙度 | 外圆 Ra1.6µm |
圆弧面 、圆锥面 Ra3.2µm |
二 ． 机床主要配置及外购件清单
序号 | 名称 | 制造商 | 型号及规格 | 数量 | 备注 |
1 | 数控系统 | 台湾新代 | 22MA | 1 | 中国 |
2 | 主电机 | 台湾新代 | 11-15kw | 1 | 中国 |
3 | X/Z 轴伺服电机 | 台湾新代 | 2.3KW | 1 | 中国 |
5 | X 轴滚珠丝杠 | THK | Φ32×10-635-C3 | 1 | 日本 |
6 | Z 轴滚珠丝杠 | THK | Φ40×12-1142-C3 | 1 | 日本 |
7 | X 轴导轨 | THK | 45 规格 | 2 | 日本 |
8 | Z 轴导轨 | THK | 45 规格 | 2 | 日本 |
10 | 主轴轴承 | NTUS | P4 级 | 3 | 日本 |
11 | 丝杠轴承 | NSK | P4DBB | 4 | 日本 |
12 | 刀塔 | 金刚心 | 12工位 | 1 | 台湾 |
13 | 卡盘，油缸 | KPT | 8″中空 | 1 | 常州 |
14 | 尾座 | 有 | MT5 | 1 | |
15 | 排屑器 | 链板式 | 1 | 标配 | |
15 | 液压站 | 蒙福 | 集成式 | ||
16 | 尾座 | 液压 | MT5 |
三 ． 机床主要随机附件清单
1. 随机附件
序号 | 名称 | 制造商 | 型号及规格 | 数量 | 备注 |
1 | 地脚垫铁 | 本厂 | 1套 | 国产 | |
2 | 顶尖 | 1个 | （含扳手） | ||
3 | 冷却排屑装置 | 本厂 | 选配 | 1套 | 国产 |
4 | 铁屑小车 | 本厂 | 选配 | 1套 | 本厂 |
5 | 常规刀座 | 金刚心 | 端面 ，内孔各 2 个 | 4 个 |
注：刀夹数量和规格可根据用户要求改变。
2. 随机文件
序号 | 名称 | 数量 | 备注 |
1 | 使用说明书（机械） | 1份 | 电子版 |
2 | 合格证 | 1份 |
3 | 装箱单 | 1份 | |
4 | 刀架使用说明书 | 1份 | |
5 | 卡盘，油缸使用说明书 | 1份 | |
7 | 电路图册 | 1份 | 电子版 |
8 | 系统文件 | 1套 | 电子版 |
