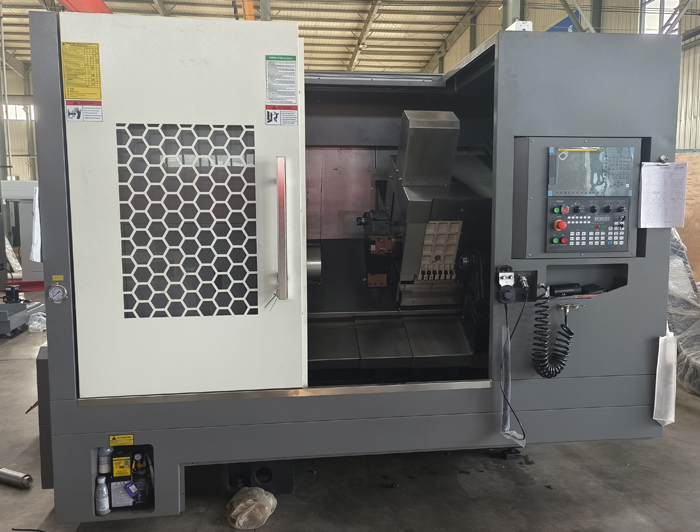

TCK50车铣中心/数控斜床身
本机床为全功能斜床身数控车削中心，具有X、Z两个直线轴，尾座通过液压驱动可实现长行程整体式移动，特别适用于中、小型盘、轴类零件的高速、高精度车削加工，能够一次装夹完成内外圆周面的车、镗、扩孔等功能，是车削加工工艺的理想加工设备。
1、机床基础结构件
◆30°斜床身与底座一体铸造成型，箱体式结构、经有限元分析达最佳化布置的加强筋、高强度铸铁材料、树脂砂造型、经充分的二次时效及自然时效，使机床的基础件具备高刚性并确保机床长期使用的稳定性；配合自动强制润滑，大大减少进给运动的摩擦阻力，提高机床精度和寿命；
◆X、Z轴均采用高精度、高负载能力、高可靠性的直线滚动导轨，配合自动强制润滑，大大减少进给运动的摩擦阻力，提高机床精度和寿命；可将原滑动磨擦的磨擦系数降至原来的五十分之一，机床的进给速度和定位精度更高。尾座进给通过液压控制，实现长行程顶紧功能；
◆高速、高精、高刚性弹壳式主轴单元，主轴材质选用铬钼合金，主轴轴承选用NSK专用主轴轴承，并使用NSK指定高速润滑脂，耐高速高温。主轴单元在恒温室内组装，组装后经连续36小时恒温跑合，装机后再经连续36小时试运转，确保高速、高精、高可靠性能。
◆选用知名品牌伺服刀塔，换刀速度快，刀盘的夹紧和松开由液压完成，动作顺畅、适合重切削，具有就近选刀的功能，刀具可依用户习惯正向或反向安装。
◆机床外防护采用全防护结构设计，操作方便、安全可靠；
◆机床操作系统采用人体工程学原理，操作箱独立设计，操作方便。
1.主要技术参数
项目 | 单位 | 规格 | 备注 | |
床身上最大回转直径 | mm | 500 | ||
最大切削长度 | mm | 500 | ||
最大切削直径 | mm | 360 | 卧式8工位
| |
标准切削直径 | mm | 320 | ||
滑板上最大回转直径 | mm | 350 | ||
主轴端部型式及代号 | A2-6 | |||
主轴孔直径 | mm | 65 | ||
过棒料直径 | mm | 52 | ||
主轴内锥 | 莫氏5号（标配公制70） | 公制70转莫氏5号 | ||
主轴箱
| 主轴转速范围 | r/min | 0～4500 | |
主轴最大输出扭矩 | Nm | 177 | ||
主轴转速级数 | 无级变速 | |||
主电机输出功率 | kW | 11（额定）/15 | ||
卡盘 | 卡盘直径/型式 | mm | 8²中空 | |
X轴快移速度 | m/min | 30 | ||
Z轴快移速度 | m/min | 30 | ||
X轴行程 | mm | 220 | ||
Z轴行程 | mm | 500 | ||
尾座行程 | mm | 380 | ||
尾座套筒锥孔锥度 | 莫氏 | #莫氏5号 | ||
标准刀架形式 | 卧式8工位 | |||
刀具尺寸 | 外圆刀 | mm | 25×25 | |
镗刀杆直径 | mm | Ф40/Ф32 | ||
刀盘是否就近选刀 | 是 | |||
最大承重 | 盘类件 | kg | 200(含卡盘等机床附件) | |
轴类件 | kg | 500(含卡盘等机床附件) | ||
机床重量 | kg | 3600 | ||
机床外形尺寸（长×宽×高） | mm | 2390×1700×1930 | ||
2．机床精度：
检 验 项 目 | 工厂标准 | |
加工精度 | IT6 | |
加工工件圆度 | 0.0025mm/Ф75 | |
加工工件圆柱度 | 0.01mm / 150mm | |
加工工件平面度 | 0.01mm/Ф200mm | |
加工工件表面粗糙度 | Ra1.25μm | |
定位精度 | X轴 | 0.008mm |
Z轴 | 0.008mm | |
重复定位 精 度 | X轴 | 0.003mm |
Z轴 | 0.003mm | |
机床主要配置及主要外购件：
序号 | 名称 | 制造商 | 型号及规格 | 数量 | 备注 |
1 | 数控系统 | GSK | GSK980TC3 | 1套 | |
2 | 主电机 | GSK | 11/15KW | 1 | |
3 | X轴滚珠丝杠 | 上银/银泰 | φ32×12-635 | 1套 | 台湾 |
4 | Z轴滚珠丝杠 | 上银/银泰 | φ32×12-1043 | 1套 | 台湾 |
5 | X轴导轨 | 上银/银泰 | 35规格滚珠 | 1套 | 台湾 |
6 | Z轴导轨 | 上银/银泰 | 35规格滚珠 | 1套 | 台湾 |
7 | 尾座导轨 | 上银/银泰 | 线轨 | 1套 | 台湾 |
8 | 主轴 | 文奥 | A2-6-5000 | 1套 | |
9 | 主轴轴承 | 日本NTN/NSK | 前端NN3020K 中端NTA020UADB 后端NN3018K | 1套 | |
10 | 丝杠轴承 | NSK | 25X62X15 | 1套 | |
11 | 刀架 | SWIFT | 卧式8工位80中心高伺服刀塔 | 1套 | 台湾 |
12 | 变径套 | 自制 | 公制70变莫氏5号 | 1 | 选配 |
尾座 | 自制 | 液压尾座 | 1套 | ||
14 | 排屑机 | 国产 | 1套 | 选配 | |
15 | 水泵 | 舒奥 | 450W | 1 | |
电器组件 | 施耐德+德力西 | 电器元件 | 1 | ||
17 | 气动元件 | 亚德客 | 三点组合 | 1 | 选配 |
18 | 自动润滑系统 | 红鸟 | 容积式 | 1 | |
19 | 液压站 | 格耀 | 1.5KW/45L | 1 | |
20 | 卡盘、油缸 | 台湾科洛维特 | 8″中空 | 1套 |
随机附件
序号 | 名称 | 制造商 | 型号及规格 | 数量 | 备注 |
1 | 地脚垫铁 | 国产 | Ф160*М16 | 1套 | 圆形，防震垫贴 |
2 | 车削刀夹 | 国产 | 外圆刀压刀块25X25 | 8个 | |
镗孔刀夹φ40 | 1个 | ||||
镗孔刀夹φ32 | 2个 | ||||
端面刀座25×25 | 1个 | ||||
3 | 内六角扳手一套 | ||||
4 | 回转顶尖、卡盘钥匙 | ||||
5 | 安全指导书 | 一份 | 电子版 | ||
6 | 维修保养说明书 | 一份 | 电子版 | ||
7 | 运输与安装说明书 | 一份 | 电子版 | ||
8 | 操作说明书 | 一份 | 电子版 | ||
9 | 合格证 | 一份 | 电子版 | ||
10 | 装箱单 | 一份 | 电子版 | ||
11 | 卡盘、油缸使用说明书（或维护手册） | 各一份 | 电子版 | ||
12 | 润滑泵说明书 | 一份 | 电子版 | ||
13 | 刀架使用说明书 | 一份 | 电子版 | ||
14 | 液压系统使用说明书 | 一份 | 电子版 | ||
15 | 机床使用说明书（电气） | 一份 | 电子版 | ||
16 | 编程与操作使用手册 | 一份 | 电子版 | ||
17 | 驱动单元使用手册 | 一份 | 电子版 | ||
18 | 电路图册 | 一份 | 电子版 |
