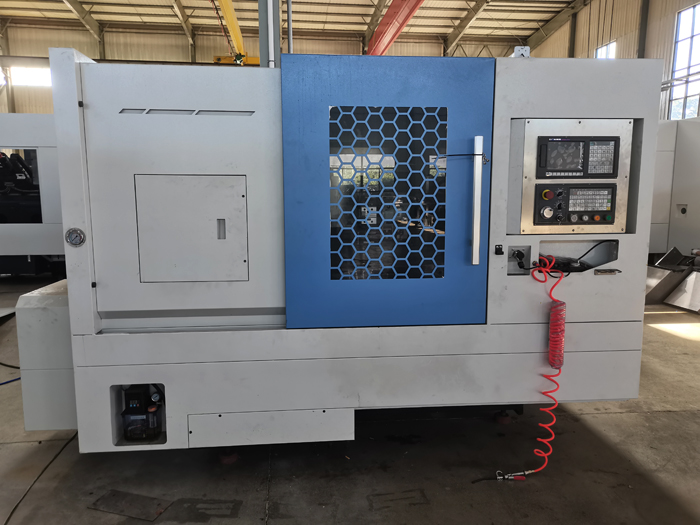

TCK46斜床身数控车床
一．机床主要结构及技术特点
1.床身
该系列机床采用45°斜角的整体床身，床身材料为HT300。采用树脂砂工艺铸造，内部筋形布局合理。导轨采用进口直线滚柱导轨，进给精度提高、摩擦阻力小，刚性好，抵抗振动、变形能力高，可使用户获得较高的加工精度及提高快速移动的速度，获得较高的生产效率。
2.两轴进给
床鞍沿床身在Z轴方向移动，滑板带动刀架在X轴方向移动，均是由伺服电机通过联轴器与滚珠丝杠联接的。丝杠选用进口高精度滚珠丝杠，精度高、传动准确。
3.卡盘油缸
本机床液压中空卡盘为标准配置,能满足绝大多数用户的加工需求。
4.床鞍与滑板
本机床床鞍采用HT300整体铸造而成，滑板、刀架放置在床鞍上。滑板与刀架在床鞍上移动采用进口滚柱导轨，在X轴方向移动是由伺服电机通过弹性联轴器与滚珠丝杠直联驱动的，丝杠选用进口高精度滚珠丝杠，精度高、传动准确
一． 机床主要技术参数、精度及加工范围
1. 主要技术参数
机 型 项 目 | TCK46L | |
床面最大上回转直径 | Φ450 | |
刀架上最大加工直径 | Φ250 | |
一夹一顶 | 390 | |
两顶尖距离 | 500 | |
主轴头形式 | A2-5 | |
主轴电机功率 | 7.5-11KW | |
主轴最高转速 | 4000rpm | |
主轴孔直径 | Φ56 | |
棒料通径 | Φ45 | |
X/Z轴快速移动 | 20/24 | |
X轴极限行程 | 240 | |
Z轴极限行程 | 405 | |
刀柄规格 | 20X20 /φ25 | |
套筒直径 | 55 | |
套筒行程 | 100 | |
尾座套筒锥孔 | 莫氏4# | |
长*宽*高（mm） | 2300*1650*1810 | |
重量(约重) | 2800kg |
2. 主要精度
本机床精度贯彻国家标准GB/T16462-2007《数控卧式车床 精度检验》。
检 验 项 目 | 工厂标准 |
加工精度 | IT6 |
加工工件圆度 | 0.0025mm/Ф75 |
加工直径的一致性 | 0.010mm / 150mm |
加工工件平面度 | 0.010mm/Ф200mm |
加工工件表面粗糙度 | 外圆Ra1.6μm |
圆弧面、圆锥面Ra3.2μm |
二． 机床主要配置及外购件清单
序号 | 名称 | 制造商 | 型号及规格 | 数量 | 备注 |
1 | 控制系统 | 西门子 | 808d | 1 | |
2 | 主电机 | 超同步 | 7.5-11kw | 1 | |
3 | X轴伺服电机 | 西门子 | 8NM | 1 | |
4 | Z轴伺服电机 | 西门子 | 8NM | 1 | |
5 | X轴滚珠丝杠 | 西门子 | Φ32×10-C3 | 1 | 日本THK |
6 | Z轴滚珠丝杠 | 上银 | Φ32×10-C3 | 1 | 日本THK |
7 | X轴导轨 | 上银 | 30H | 2 | 台湾上银 |
8 | Z轴导轨 | 上银 | 35H | 2 | 台湾上银 |
10 | 主轴轴承 | 日本NTN | P4 | 6 | 前四后二 |
11 | 丝杠轴承 | 日本NTN | P4 | 4 | 预拉伸工艺 |
12 | 刀塔 | SWIFT | 卧式8工位伺服液压 | 1 | 台湾 |
13 | 卡盘，油缸 | 8寸中空 | 1 | 江苏 | |
14 | 尾座 | 有 | MT4 | 1 | |
15 | 排屑器 | 链板式 | 1 | 选配 | |
15 | 液压站 | 格耀/蒙福 | 集成式 |
三． 机床主要随机附件清单
1. 随机附件
序号 | 名称 | 制造商 | 型号及规格 | 数量 | 备注 |
1 | 地脚垫铁 | 本厂 | 1套 | 国产 | |
2 | 顶尖 | 1个 | （含扳手） | ||
3 | 刀座 | SWIFT | 内孔 外圆 | 各2个 | |
4 | 内六角扳手 | 一套 | |||
5 | 工具箱 | 本厂 | 1套 | 国产 | |
6 | 排屑机及小车 | 选配 | 1套 |
2. 随机文件
序号 | 名称 | 数量 | 备注 |
1 | 使用说明书（机械） | 1份 | 电子版 |
2 | 使用说明书（系统） | 1份 | 电子版 |
3 | 合格证 | 1份 | |
4 | 刀架使用说明书 | 1份 | |
5 | 卡盘，油缸使用说明书 | 1份 | |
6 | 电路图册 | 1份 | 电子版 |
