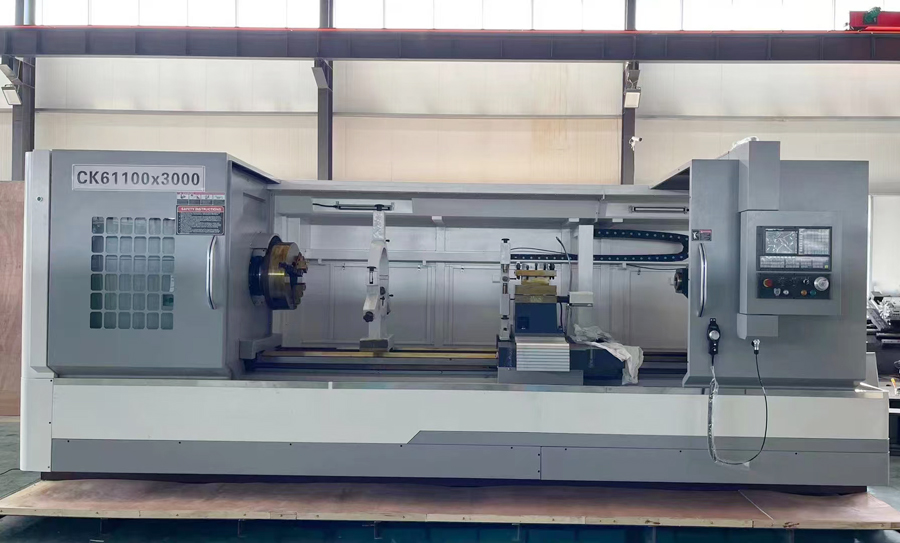

CWK61100重型数控车床
一、用途：
机床能自动完成内外圆柱、锥面、圆弧面、端面等的加工，也能实现公、英及各种其它形式的单、多头螺纹的车削加工。
CWK61100*1500整体床身数控卧式车床具有精度高、功率大、刚性高、等特点，其主要部件和结构均经过优化设计，是加工轴、盘、套、特形面及螺杆类工件的精密设备。
广数数控系统和全数字交流伺服系统，X、Z轴均采用半闭环控制，滚珠丝杠副采用C4级精密滚珠丝杠，电气元器件均采用进口或国产知名品牌，符合CE或国内3C认证。
机床配置国内知名品牌立式四工位数控刀架，可选配六工位或八工位卧式电动刀架，刀架具有定位精度高，强度高，抗震性能好等特点。
机床出厂前严格按照检验程序对机床进行检验，每台机床均采用激光干涉仪检测X，Z轴定位精度和重复定位精度，保证机床的精度稳定和可靠。
二：主要参数：
主要技术参数 | 单位 | CK61100 |
床身最大回转直径 | mm | φ1000 |
托板上最大回转直径 | mm | φ680 |
最大加工长度 | mm | 1500 |
主轴传动形式 | 四档 | |
主轴转速级数 | 档内无极 | |
主轴转速 | r/min | 30-84/53-150/125-350/300-835 |
主轴头形式 | D11 | |
主轴孔前端锥度 | 公制120 1:20 | |
主轴通孔直径 | mm | 105 |
主电机功率 | kw | 11/15 |
X/Z轴定位精度 | mm | 0.025/0.03 |
X/Z轴重复定位精度 | mm | 0.01/0.015 |
工件加工精度 | IT6-IT7 | |
工件表面粗糙度 | Ra1.6 | |
X快移速度 | mm/min | 4000 |
Z快移速度 | mm/min | 6000 |
尾座套简直径 | mm | 100 |
尾座套筒内孔锥度 | MT6 | |
座套简移动量 | mm | 250 |
刀架形式 | 电动4工位问选卧式6工位) | |
滚珠丝杠直径*螺距 | mm | x：30*06 Z：50*10 |
刀方尺寸 | mm | 40x40 |
机床外形尺寸 | mm | 3600*1950*2000 |
机床重量 | kg | 4800(1500mm) |
三：精度标准：
精度按《GBT 25659.1-2010 简式数控卧式车床 第 1 部分：精度检验》进行检验与验收；
定位精度
重复定位精度 X 轴 0.01 0.008 Z 轴（1500） 0.013 0.01
加工零件尺寸精度：IT6-IT7； 加工零件表面粗糙度：Ra1.6；
电器部分主要参数
CNC 控制系统具有完善可靠的连锁、安全保护和故障诊断报警的等功能，配有 RS232 标准通讯接 口，可与计算机进行程序控制与存储，能实现 DNC 加工。
数控系统所配电机
主电机 功率 11KW 扭矩 89N.M X/Z 轴系统电机 功率 2.5/3.5KW 扭矩 10/15N.M
电源装置 电源形式 380V± 10% 50Hz ± 10% 用电容量 25KVA
国产 1 套 自动润滑系统 国产 1 套 数控四工位刀架 1 套 三爪卡盘 Φ500 1 件
四、 随机附件
1 三爪卡盘 Φ500 1 套
2 顶尖 1 件
3注油器 1 套
4卡盘扳手1 套
5压刀扳手 1 套 仅四工位刀夹带
6 垫铁 6 套
五、 随机技术文件
1. 机械使用说明书 1 套
2. 电气使用说明书 1 套
3. 合格证明书 1 套
4. 装箱单 1 套
5. 数控系统操作、编程手册 1 套
6. 备件及易损件清单
六、 标准配置
1.1500mm 平床身；
2. 纵溜板导轨面贴塑；
3. 变频四档调速，主电机11/15KW；
4. 主轴油润滑；
