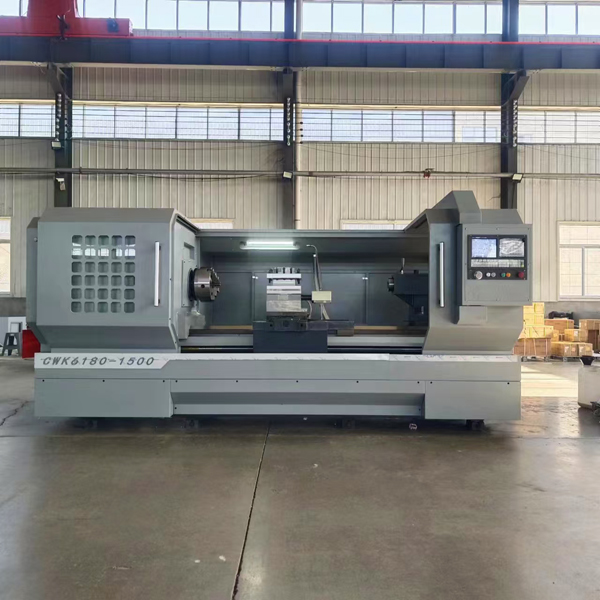

CWK6180数控车床
一、 产品简介与用途 该机床适用于各种钢材，铸铁和有色金属大中型零件的加工，机床功率大，刚性好，特别适用于强力切削，切削各种工件的内圆，外圆，端面，以及公英制螺纹等，并可承担钻孔镗孔等工艺。 该机床主要用于加工各种轴类、盘类零件，可以车削各种螺纹、圆弧、圆锥及回转体的内外曲面，能够满足黑色金属及有色金属高速切屑的速度需求。适合汽车、摩托车、电子、航天、军工等行业对转体类零件进行高效、大批量、高精度的加工。
二、 主要结构特点 1、卧式平床身结构；主要构件均采用高强度材料树脂砂铸造，充分的时效处理，导轨经高频淬火处理，确保机床长期使用的稳定性。 2、主轴变频调速，主轴系统采用主轴单元式结构，具有转速高、精度高、刚性强、热变形小、运转平稳、噪声低的显著特点。 3、机床纵横向运动轴采用直联式伺服电机驱动、精密滚珠丝杠副传动、脉冲编码器位置检测反馈的半闭环控制系统，各轴响应快、精度高、寿命长。丝杠轴承选用接触角为60°的丝杠专用推力角接触轴承，能承受较高的轴向载荷，确保了进给传动装置的刚性与精度。 4、油路润滑选用手压油泵实现集中润滑，经济实用。也可根据用户要求配置自动间歇式电动润滑泵。 5、机床采用全防护设计结构，美观宜人，防水可靠，排屑方便。
机床的主要技术参数及精度：
项目 | 单位 | 规格 | 备注 | ||
床身上最大回转直径 | mm | 800 | |||
最大切削长度 | mm | 1350 | 标配 | ||
最大切削直径 | mm | 800 | 标配 | ||
滑板上最大回转直径 | mm | 520 | 标配 | ||
主轴端部型式及代号 | C11 | ||||
主轴孔直径 | mm | 105 | |||
最大通过棒料直径 | mm | 100 | |||
主轴箱 | 主轴转速范围/ 主轴最大输出扭矩 | r/min/Nm | 30-84；300-835；53-150；125-350 | ||
主电机功率 | kW | 11 | |||
卡盘 | 卡盘直径 | mm | 400三爪卡盘 | ||
X轴快移速度 | m/min | 4 | |||
Z轴快移速度 | m/min | 8 | |||
X轴行程 | mm | 500 | 标配 | ||
Z轴行程 | mm | 1350 | 标配 | ||
尾座套筒直径/行程 | mm | 100/250 | |||
尾座主轴锥孔锥度 | 莫氏 | 6# | |||
标准刀架形式 | 立四 | ||||
刀具尺寸 | 外圆刀 | mm | 32×32 | ||
镗刀杆直径 | mm | Ф32 | |||
机床总重 | kg | 3800 | |||
机床外型 | 长×宽×高 | mm | 4000×1800×1800 | ||
导轨宽度 | 600mm | ||||
机床精度：
本机床精度贯彻GB/T 25659.1-2010《简式数控卧式车床第1部分:精度检验》。
检 验 项 目 | 国家标准 | ||
加工精度 | IT7 | ||
加工工件圆度 | 0.005 | ||
加工工件圆柱度 | 0.03/300 | ||
加工工件平面度 | 0.025/Ф300 | ||
加工表面粗糙度 | Ra1.6μm | ||
定位精度 | X轴 | 0.015 | |
Z轴 | |||
重复 定位精度 | X轴 | ||
Z轴 | 0.018/1350 | ||
二、机床标准配置及主要外购件：
配套件名称 | 型号及规格 | 制造商 | 备注 |
数控系统 | 980TB3i | 广州数控 | |
X轴伺服电机 | 130SJT-M100B | ||
Z轴伺服电机 | 130SJT-M150B | ||
主电机 | 11KW | 国产 | |
主轴轴承 | NN3032K/P5 160×240×60 | ZWZ | |
NN3026K/P5 130×200×52 | |||
X轴丝杠 | FFZD3206T-3-P4 | 南京工艺 | |
Z轴丝杠 | FFZD5010T-3-P3 | 南京工艺 | 1500mm |
FFZD6310-4-P5 | 南京工艺 | 3000 mm | |
FFZD8010-4-P5 | 南京工艺 | 5000mm以上 | |
液压卡盘 | 400三爪联动 | 国产 | 选配 |
手动台尾 | 无 | ||
电动刀架 | SLD16504W | 文昌 | |
齿轮 | 全套 | 沈阳机床齿轮分公司 | |
电器 | 华东电气 |
