一、产品简介与用途

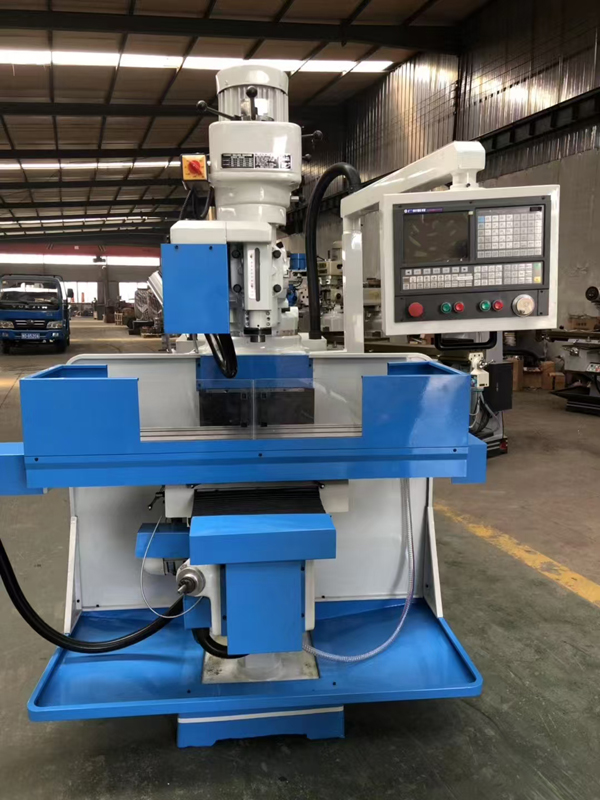

 该产品为X、Y、Z三轴伺服控制立式数控铣床，矩形导轨负载大、精度高，结构及外形尺寸紧凑合理，主轴为3p电机通过皮带驱动。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件，可完成钻、铣、镗、扩、铰等多种工序加工，适合于多品种、中小批量产品的生产，能满足对复杂、高精度零件的加工。可配第四旋转轴，以满足特殊零件的加工要求。
二、主要结构特
1、床身、滑座、工作台、主轴箱等主要基础件采用优质铸铁；紧凑而合理的对称式筋结构保证了基础件的高刚性和抗弯减震性能；床身及内部网格状筋，有力保证了强力切削时的刚性及精度；基础件采用树脂砂造型并经过时效处理，为机床长期使用性能的稳定性提供了保障。
2、X、Y、Z向导轨均为重载硬轨，具有速度快、高刚性、低摩擦、低噪音、低温升变化等特性，配合自动强制润滑，提高机床精度寿命；
3、X、Y、Z三个方向进给采用高精度高强度的滚珠丝杠，进给速度平稳；驱动电机通过弹性联轴器及同步带与丝杠直联，进给伺服电机直接将动力传递给高精度滚珠丝杠，无背隙，保证机床的定位精度和同步；
4、采用高精度、高刚性台湾主轴，轴向和径向承载能力强，自动调速，最高转速可达4500rpm；
5、机床外防护采用半防护结构设计，操作方便、安全可靠；
6、采用可靠的集中自动润滑装置，定时、定量对机床各润滑点自动间歇式润滑，可依据工作状况调节润滑时间；
7、机床操作系统采用人体工程学原理，操作箱独立设计，可自身旋转，操作方便。

 主要技术参数

1、技术规格：
   1行程

     X轴：830mm；

     Y轴：340mm；

     Z轴：120+360mm；

     主轴端面至工作台面距离：80-420mm。

   2工作台

     工作台面积：1370*305mm；

工作台最大负荷：350kg；

      T型槽（槽×宽×中心距）：3×16×63.5mm。

   3主轴：

     主电机功率：2.2/3P；

     主轴内锥：R8；

     主轴转速：80-4500（5000） rpm。

   4快速位移：

     X/Y轴快移：7.5m/min。；(带手动摇柄)

     Z轴快移：6m/min；

     切削进给速度：1~3000mm/min。

   5精度：

     定位精度：0.025（国标）±0.015mm(企标)；

     重复定位精度：0.015（国标）±0.01mm(企标)。

2、CNC控制系统：

    系统具有完善可靠的联锁、安全保护和故障诊断报警等功能，配有RS232及USB标准接口，可与计算机进行程序控制与存储，能实现DNC加工。

X/Y/Z轴交流伺服电机

3、电源装置：

   电源形式              三相交流380V±10%   50Hz±10%

   用电容量             6KVA

4、冷却系统:

   水箱容积              40L

   冷却泵功率            125W

   额定扬程              20m

 机床外形尺寸及重量：

   机床外形尺寸          2200*1800*2000mm

   机床重量              1500 - 1650Kg

四、机床的随机附件(按约定）
